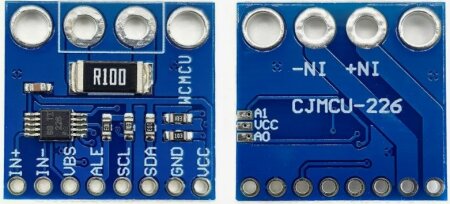

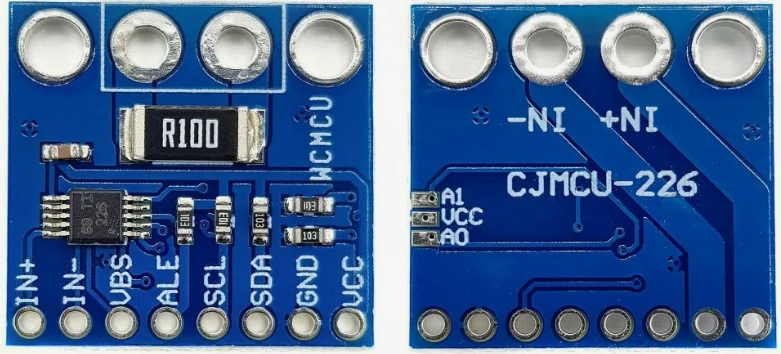

FLPROG БЛОКИ ДЛЯ ИЗМЕРЕНИЕ ТОКА INA226

 Установите количество измерений для напряжения шунта и шины, которое должно быть усреднено
  * Mode *     * Number of samples *
  AVERAGE_1            1
  AVERAGE_4            4
  AVERAGE_16          16
  AVERAGE_64          64 (default)
  AVERAGE_128        128
  AVERAGE_256        256
  AVERAGE_512        512
  AVERAGE_1024      1024

   Установите время преобразования в микросекундах
   Один набор преобразований напряжения шунта и шины займет:
   количество усредняемых выборок x время преобразования x 2
* Mode *         * conversion time *
     CONV_TIME_140          140 µs
     CONV_TIME_204          204 µs
     CONV_TIME_332          332 µs
     CONV_TIME_588          588 µs
     CONV_TIME_1100         1.1 ms (default)
     CONV_TIME_2116       2.116 ms
     CONV_TIME_4156       4.156 ms
     CONV_TIME_8244       8.244 ms

    Установите резистор и диапазон тока
     сопротивление составляет 0.005 ом
     диапазон тока составляет до 10,0 А
     значение по умолчанию составляло 100 Мом и около 1,3 А

     Если текущие значения, передаваемые INA226, отличаются на постоянный коэффициент
     исходя из значений, полученных с помощью откалиброванного оборудования, вы можете определить поправочный коэффициент.
     Поправочный коэффициент = ток, подаваемый от калиброванного оборудования / ток, подаваемый INA226
   Cor_factor

Выход Overflow //Переполнение! Выберите более высокий диапазон тока

@M_a_x_i_m_123

kartinki.zip [878.51 Kb] (cкачиваний: 0)
